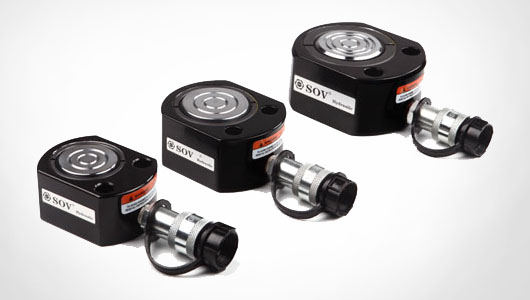

超薄型液压千斤顶

理想工作能力,闭合高度,行程长度,弹簧复位设计。

  • 【 承载能力 】:5~150吨
  • 【 本体高度 】:32~100mm
  • 【 工作行程 】:6~18mm
  • 【 工作压力 】:70MPa
  • 【 应用行业 】:广泛应用于维修,举升作业,结构件的焊接定位,装配,法兰分离等地方。
商品介绍 技术参数 典型案例
超薄型液压千斤顶特点:
用于狭窄空间设计轻巧紧凑。
单作用弹簧复位,降低劳动强度。
50ton以上油缸均配有手柄,方便搬运。
安装有防尘圈,延长油缸使用寿命。
带有安装孔,可用于特殊场合。
油缸表面经特殊处理,耐腐蚀力更强。
带沟槽热处理柱塞无需使用鞍座。
油缸均配一个NPT3/8快换接头,方便使用。
油缸技术条件,密封尺寸,使用方法均符合中国大陆标准。

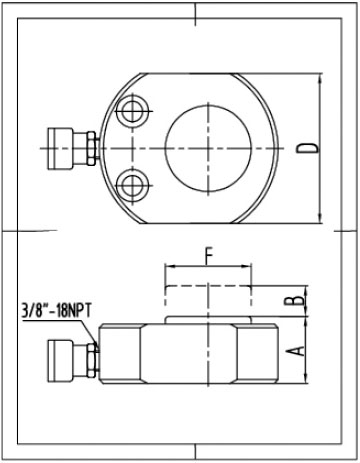

型号 承载能力Ton(KN) 行程
mm
本体高度
A
(mm)
有效面积
cm³
液压油容量
cm³
伸展高度
B
(mm)
外径 D
(mm)
油缸内径
E
(mm)
柱塞直径
F
(mm)
进油口距底部高度
H
(mm)
鞍座凸出高度
K
(mm)
柱塞到底板距离
L
(mm)
柱塞到安装孔距离
M
(mm)
螺纹   O
(mm)
螺纹深度P
(mm)
螺栓分布圆
U
(mm)
重量
(kg)
SOV-RSM-50 5(45) 6 32 6.5 4 38 58×41 28.7 25.4 16 1 20 22 - - - 1.0
SOV-RSM-100 10(101) 12 42 14.5 18 54 82×55 42.9 38.1 19 1 27 34 - - - 1.4
SOV-RSM-200 20(201) 11 51 28.7 32 62 101×76 60.5 50.8 19 1 39 39 - - - 3.1
SOV-RSM-300 30(295) 13 58 42.1 55 71 117×95 73.2 63.4 19 2 47 44 - - - 4.5
SOV-RSM-500 45(435) 16 66 62.1 99 82 140×114 88.9 69.8 19 2 57 53 - - - 6.8
SOV-RSM-750 75(718) 16 79 102.6 164 95 165×139 114.3 82.6 19 2 69 66 - - - 11.3
SOV-RSM-1000 90(887) 16 85 26.7 203 101 178×153 127.0 92.2 19 2 76 74 - - - 14.5
SOV-RSM-1500 150(1386) 16 100 98.1 317 116 215×190 158.8 114.3 23 2 95 82 - - - 26.3
超薄型液压千斤顶用于云南路欣高速



超薄型液压千斤顶用于云南路欣高速

超薄型液压千斤顶用于长沙市大江路桥 沅澧快速干线(鼎城段)公路改造工程

超薄型液压千斤顶用于长沙市大江路桥  沅澧快速干线(鼎城段)公路改造工程
