单作用拉拔油缸

活塞杆和液压油缸底座装有容易替换的机加工拉拔眼。

  • 【 承载能力 】:10~50吨
  • 【 需 油 量 】:228~1078cm³
  • 【 工作行程 】:152mm
  • 【 工作压力 】:70Mpa
  • 【 应用行业 】:焊接到船舶之前板材对齐,电缆拉伸和用链条或钢丝绳来移动重型负载。
商品介绍 技术参数

此系列拉拔型液压油缸包括三个型号,拉拔能力从10吨到50吨,所有型号的最大工作压力都是700Bar,单作用,弹簧复位,活塞行程长度152mm,活塞杆和液压油缸底座装有容易替换的机加工拉拔眼,10吨型号的还配备有U型加拉拔头,拉拔液压油缸的典型应用是焊接到船舶之前板材对齐,电缆拉伸和用链条或钢丝绳来移动重型负载。

特点:
弹簧回程。
可替换的拉拔头。
活塞防尘圈防污染物进入。

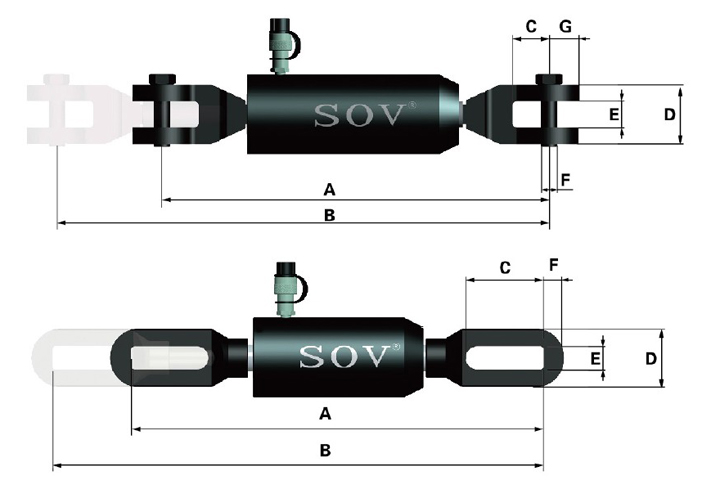

型号 承载能力
Ton(KN)
行程
mm
本体高度
A
(mm)
有效面积
(cm³)
液压油容量
cm³
伸展高度
B
(mm)
外径 D
(mm)
油缸内径
E
(mm)
柱塞直径
F
(mm)
油缸顶到进油口距离
H
(mm)
鞍座直径 J
(mm)
柱塞螺纹长度P
(mm)
柱塞处螺纹
Q
(mm)
重量   (kg)
SOV-BRC-25 2.5(24) 127 264 3.5 45 391 48 28.4 19.0 45 ¾″-14 28   1.8
SOV-BRC-46 5(51) 140 301 7.3 101 441 57 42.9 30.2 42 ¼″-11½ 32   4.5
SOV-BRC-106 10(105) 151 289 15.0 228 440 85 54.1 31.8 39 - 25 M30×2 9.5
