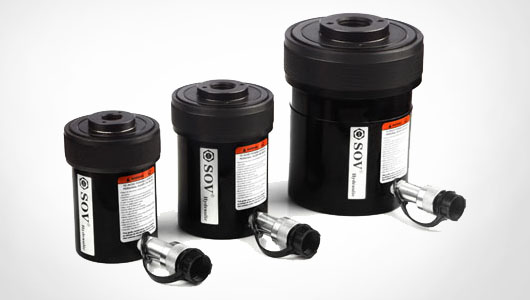

单作用中空柱塞液压千斤顶

特殊的空心活塞设计使牵引杆或钢索能够穿过整个油缸作业,应用于机械牵引系统。亦可作为常规顶升使用。

  • 【 承载能力 】:12~100吨
  • 【 本体高度 】:120~330mm
  • 【 工作行程 】:25~155mm
  • 【 工作压力 】:70Mpa
  • 【 应用行业 】:适用于加工、维修、牵引等作业。
商品介绍 技术参数

单作用中空柱塞液压千斤顶应用及其广泛,适用于加工、维修、牵引等作业。在需要牵引的作业中,特殊的空心活塞设计使牵引杆或钢索能够穿过整个油缸作业,在各种压合和机械牵引系统工作中,常用于向后牵引和向前挤压的作业。当装备有可互换的钢质强化活塞鞍座时,也能用于常规的举升作业。

单作用中空柱塞液压千斤顶特点:
中空柱塞设计,既可以推,也可以拉。
单做用设计,弹簧复位。
安装有防尘圈,延长油缸使用寿命。
缸体带有外环螺纹,柱塞有内螺纹,底部有安装孔。
油缸表面经特殊处理,耐腐蚀力更强。
油缸均配一个NPT3/8快换接头,方便使用。
缸体顶部与柱塞底部均带有导向环,可抗偏载。
油缸技术条件,密封尺寸,使用方法均符合。

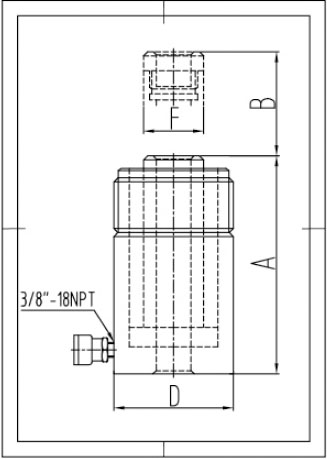

型号 承载能力Ton(KN) 行程
mm
本体高度
A
(mm)
有效面积
cm³
液压油容量
cm³
伸展高度
B
(mm)
外径
   D
(mm)
油缸内径
E
(mm)
柱塞直径
F
(mm)
进油口距底部高度
H
(mm)
鞍座直径
J
(mm)
鞍座凸出高度
K
(mm)
柱塞内螺纹
O
(mm)
柱塞螺纹长度
P
(mm)
外环螺纹 W
(mm)
外环螺纹长度X
(mm)
鞍座凸出高度
K
(mm)
重量
(kg)
SOV-RCH-120   13(125) 8 55 17.9 14 63 69 54.1 35.1 9 - - ¾-16UN 16   30 19.6 1.5
SOV-RCH-121 42 120 17.9 75 162 69 54.1 35.1 19 - - - -   30 19.6 2.8
SOV-RCH-1211 42 120 17.9 75 162 69 54.1 35.1 19 - - ¾-16UN 16   30 19.6 2.8
SOV-RCH-123 76 184 17.9 136 260 69 54.1 35.1 19 - - - -   30 19.6 4.4
SOV-RCH-202 20(215) 49 162 30.7 150 211 98 73.1 54.1 19 54 9.7   19   38 26.9 7.7
SOV-RCH-206 155 306 30.7 476 461 98 73.1 54.1 25 54 9.7   19   38 26.9 14.1
SOV-RCH-302 30(326) 64 178 46.6 298 242 114 88.9 63.5 21 63 9.0   22   42 33.3 10.9
SOV-RCH-306 155 330 46.6 722 485 114 88.9 63.5 25 63 9.0   22   42 33.3 21.8
SOV-RCH-603 60(576) 76 247 82.3 626 323 159 123.9 91.9 31 91 12.0   19   48 53.8 28.1
SOV-RCH-606 153 323 82.3 1259 476 159 123.9 91.9 31 91 12.0   19   48 53.8 35.4
SOV-RCH-1003 95(931) 76 254 133.0 1011 330 212 165.1 127.0 38 126 12.0   25   60 79.0 63.0
