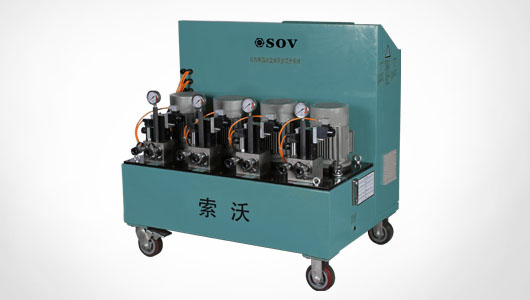

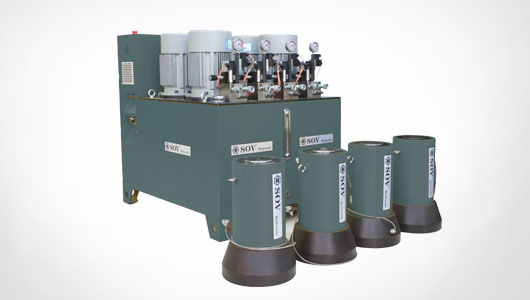

四点变频同步顶升系统

  • 【 系统精度 】：±0.2mm
  • 【 电源要求 】：380VAC 50Hz 三相五线制
  • 【 电机功率 】：1.1~5.5KW
液压系统类别
商品介绍 技术参数 典型案例
四点变频同步顶升系统适用范围：
1、大跨径、多桥孔连续箱梁桥大吨位桥梁支座的更换。大跨径连续箱梁及其他类型桥梁结构由于桥下净空提升所引起的上部结构整体抬升；
2、桥梁上部结构为带有横向联系构造的各类梁式桥的支座更换和维修，以及因桥下净空或桥头接顺需要而进行的桥梁上部结构整体抬升；
3、由于施工工艺需要带来的大型结构物整体竖向落架工作；
4、对大型现浇混凝土结构的浇筑支撑结构进行基础沉降竖向位移补偿；
5、其他需要精确同步位移作业的适用场合。

　

四点变频同步顶升系统的技术特点：
1、以位移控制为主，压力参数控制为辅；
2、多点同步位移误差≤±0.5mm；
3、利用拉线式传感器监控位移变化，自动反馈到控制系统进行动作调整。拉线式位移传感器的分辨率：0.004mm，完全满足土木工程最高精度的要求；
4、位移传感器与千斤顶分体安装，避免了顶升作业中由于千斤顶基础的变位导致位移量的误判；
5、在误差超限时自动报警并停止；
6、可以分别对每个作业点的工作压力和位移进行单独设定、操作和监控；
7、可以支持单作用千斤顶或双作用千斤顶；
8、并通过现场总线进行扩展为128、256个乃至无限多；
9、在落梁过程中系统可以保持与顶升过程同样的控制精度；
10.采用电控系统和液压系统分体式结构，现场安装和搬运方便。
型号 同步精度mm 电机功率Kw 供电电压AC/V 系统压力 Mpa 流量 L/min 油箱容积 外形尺寸
长×宽×高 mm
油箱容积 L 有效容积 L
2点同步 0.2 1.1KW×2 380 70 1L×2 130 76 760×820×1150
2点同步 0.2 2.2KW×2 380 70 2L×2 130 95 760×820×1150
2点同步 0.2 5.5KW×2 380 70 5L×2 250 140 960×880×1170
4点同步 0.2 1.1KW×2 380 70 1L×4 190 110 110×820×1120
4点同步 0.2 2.2KW×2 380 70 2L×4 210 150 1200×820×1120
4点同步 0.2 5.5KW×2 380 70 5L×4 500 220 960×1200×1170
双作用液压千斤顶用于测试轨道板与底座板间填充层受力与位移的对应关系



双作用液压千斤顶用于测试轨道板与底座板间填充层受力与位移的对应关系

查看更多相关案例
